AC2. sobre programación de microcontrolador.

Aavril Hitzel Díaz Ramírez

Dania Cortés Domínguez

José Jair Galicia Corona


05 julio 2024


Introducción

A continuación, para la practica que se abordó es tomar en cuenta la importancia de como funcionan los circuitos tanto de forma digital y física, para así poder cumplir la función que se le solicita.

Conociendo también el uso del sensor ultrasónico para así poder conocer más sobre la pratica solicitada, en dicha elaboración, será más especifíca para cumplir con el uso de sensores y led's.

Semaforo normal.


1.-Semaforo con proteus.

Para el diseño de este circuito, se debe de tener en cuenta una modificación en proteus en donde, se inserta la dirección que tenemos desde la aplicación de arduino para que pueda tener su acción completa.
Empezando por el diseño de nuestro semaforo:
Resistencias de 333, led rojo, amarillo y verde, con las salidas de arduino.



La compilación, si es exitosa, mostrará lo siguiente:

2.-Semaforo en tinkercad.


3.-Semaforo fisico.



Ahora, se simularán los semaforos de un crucero, los cuales, al momento en que termine el proceso de tiempo de las led de los primeros, automaticamente los demas podran tener su proceso.

Semaforos de crucero.

1.-Semaforos de crucero con proteus.

El propósito de este circuito puede ser controlar los LEDs utilizando el Arduino. Dependiendo del programa cargado en el microcontrolador, los LEDs pueden encenderse y apagarse en diferentes secuencias.

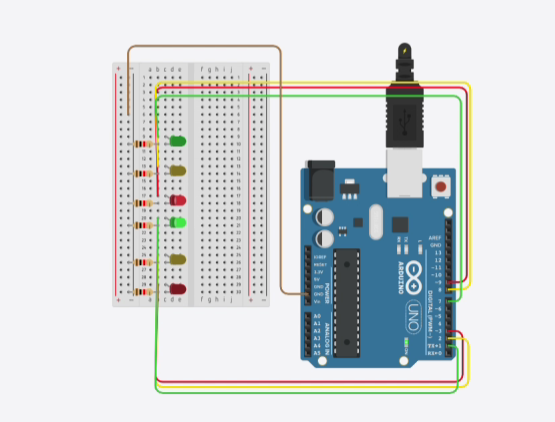

2.-Semaforos de crucero con tinkercad.


3.-Semaforos de crucero en físico.


Sensor ultrasónico que prende un LED.

Para este circuito, el sensor ultrasónico va a prender una LED, cuando reconozca cierto nivel de distancia o medición, este prenderá, aquí se aplica de manera fisicia y digital.
